1、作品簡介
這款模塊通過電力線載波的方式，將數據通過串口進行雙向透傳，可以用智能家居中的燈具控制、窗簾控制等等。
實物尺寸：95mm(長)*35mm(寬)*20mm(厚)(這個是之前一個產品上配套的模塊，這次也沒有修改電路板，如果再進行深化設計，電路板尺寸可以更小一些)
最后，開源給大家，大家可以根據自己的需求進行修改。
2、系統構架圖

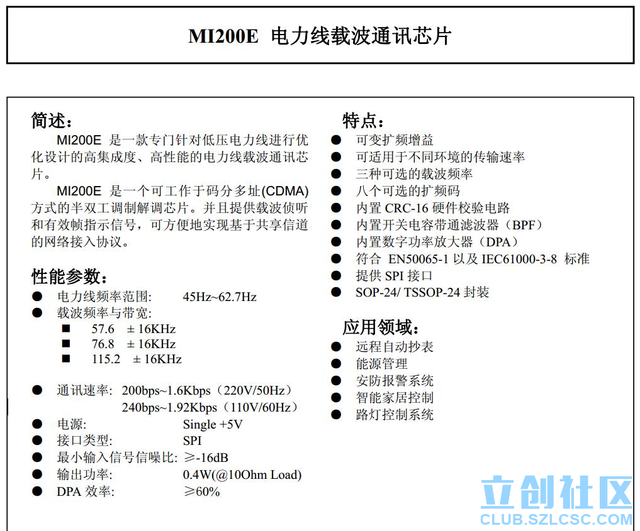

電力線載波芯片采用彌亞微電子的MI200E
3、原理圖

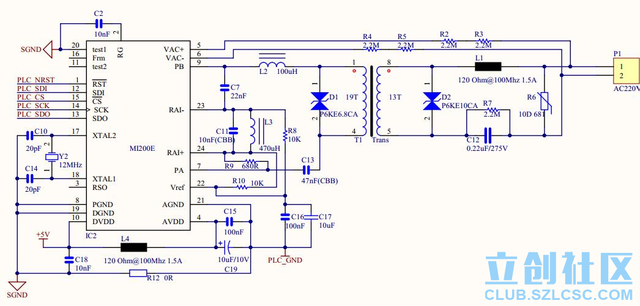

電力線載波部分

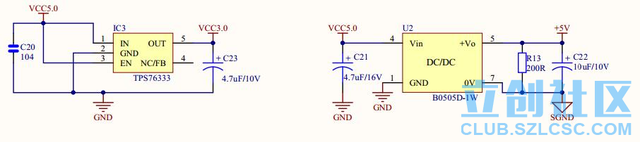

電源部分

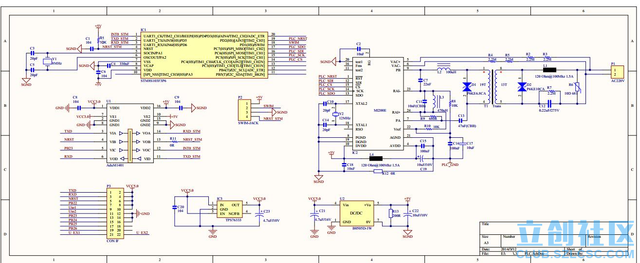

單片機部分

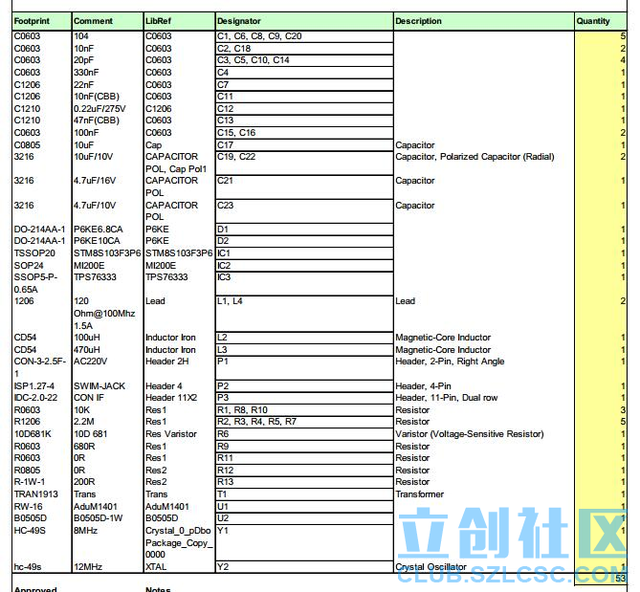

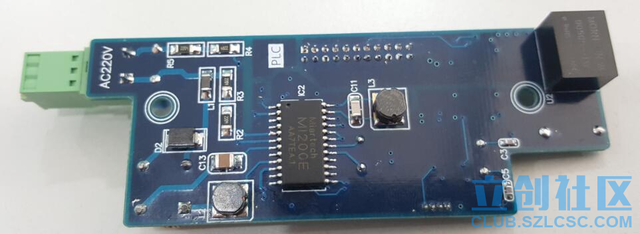

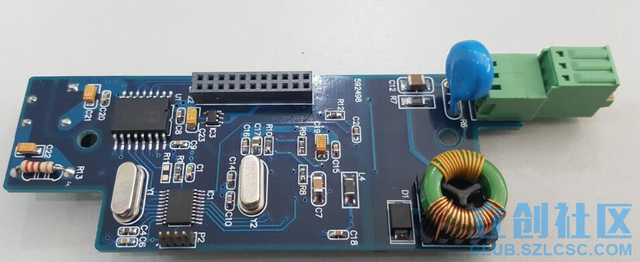

4、實物圖材料清單

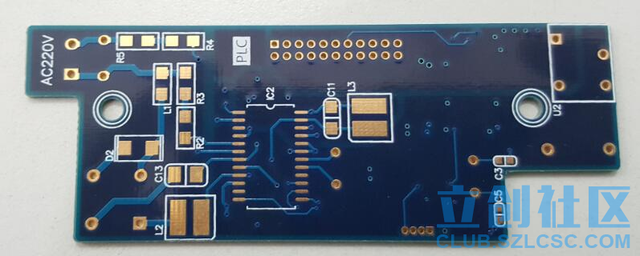

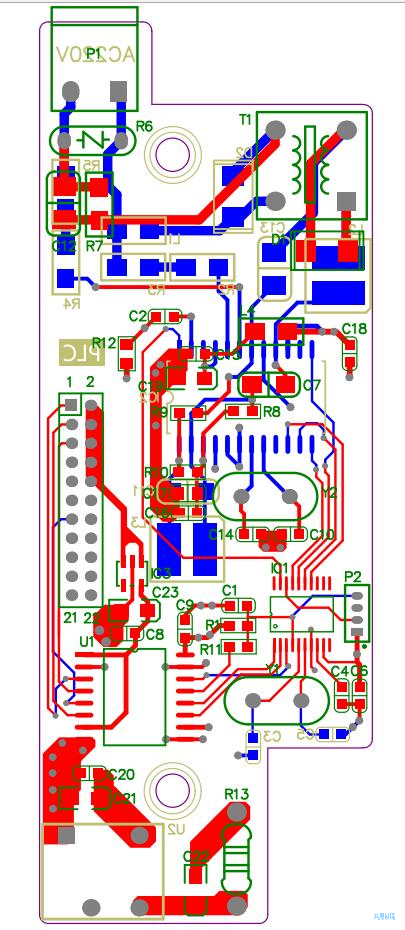

5、PCB實物圖
注：最終源文件上傳到附件中。
7、軟件部分的描述
開發環境：IAR FOR STM8 1.40
STM8S庫文件版本：2.00
源碼開放給大家，后面的附件中一并附上。

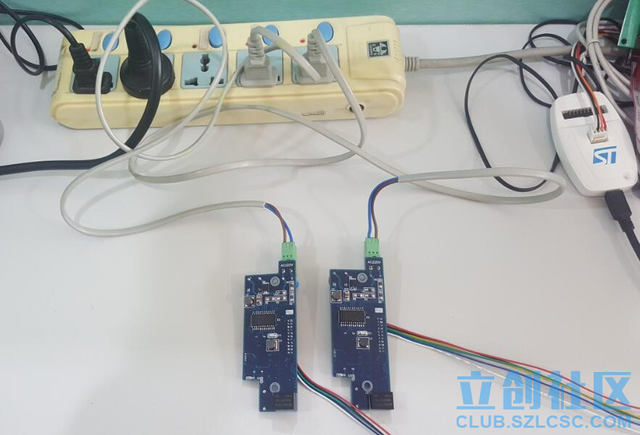

8、作品演示

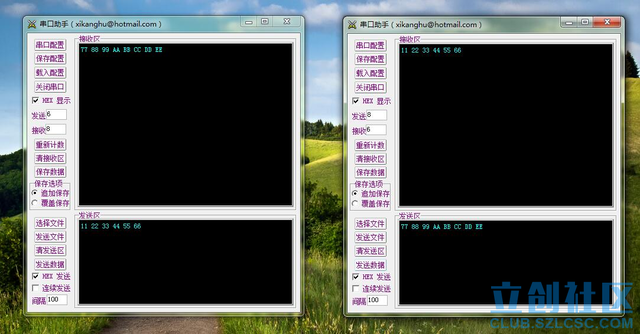

通過USB轉串口連接電腦與模塊，打開兩個串口助手軟件，進行數據收發。
9、總結
程序調試的時候，主要難點就是單片機與電力線載波模塊之間的通信。如這個模塊有些功能還不夠完善，開源給大家，希望感興趣的大神們能去完善它。
